MEDICIÓN Y ALINEACIÓN
SISTEMA PARA IDENFICIACIÓN DE ANGULOS Y MEDIDAS
MEDICIÓN
En la tecnología de visión artificial la herramienta de medición es de las utilizadas ya que se acopla a una gran variedad de necesidades, permitiendo la configuración de tamaños, formas, rangos posición entre otros.
Es así como esta herramienta nos permite:
- Detectar los bordes de los empaque
- Validar la presencia de sellos de seguridad
- Identificar formas de producto
- Medir altura y ancho
- Posición relativa y tamaño de separación comparándolos con los límites programados.
Rechazando los productos que no cuenten con las dimensiones o límites programados, y a su vez limitando el riesgo de retiros de productos.

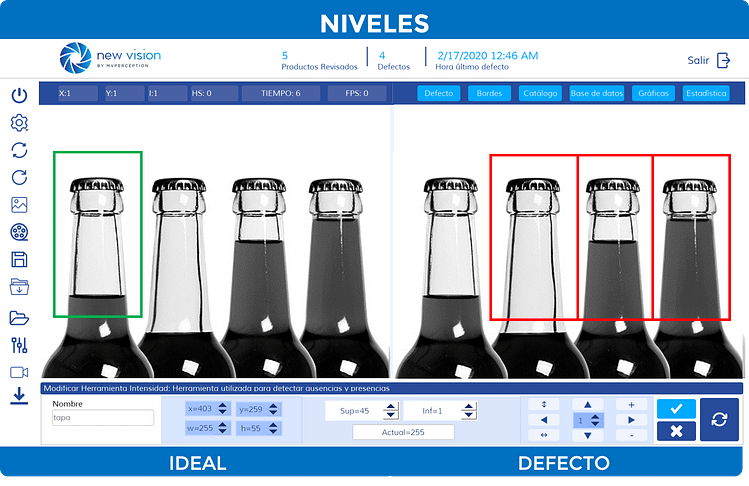

En las industrias de envasado son muy usuales estos sistemas mediante el uso de la herramienta de conteo de píxeles dentro un rango indicado bajo la herramienta de medición, detectando la presencia o ausencia relativa de líquido, las botellas llenadas por debajo del nivel indicado con la herramienta de medición registran muy pocos píxeles, mientras que las botellas llenadas por encima del nivel registran demasiados, logrando así poder realizar una medición del nivel de llenado de la botella.

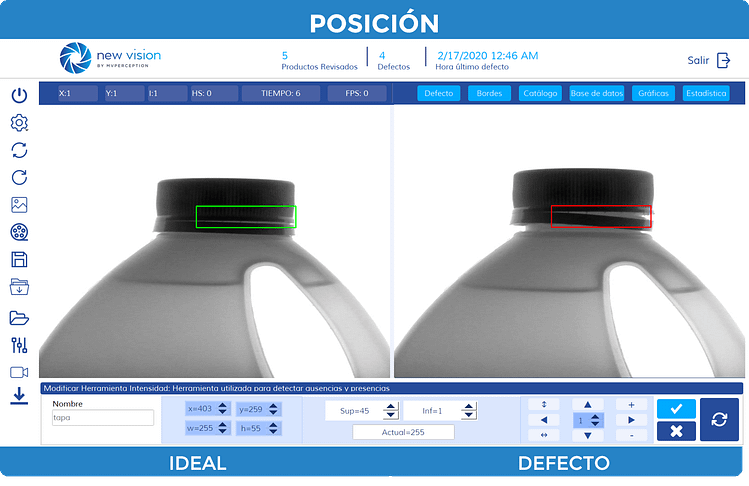

Otra etapa donde es muy usada la medición, en la de sellado ya que puede lograr verificar la altura y torcedura de las tapas con un procesamiento de imágenes multidimensionales, con tecnología de detección de bordes miden la distancia entre la parte superior de la tapa y el cuello de la botella, así como la posición horizontal de la parte superior de la tapa para confirmar que se cumple con el límite programados, de esta forma, el sistema de visión determina si la tapa se enroscó firmemente hasta el sello de seguridad.
ALINEACIÓN
Como indicábamos antes, los sistemas de visión pueden localizar piezas de manera confiable y repetida con grandes variaciones en cuanto a orientación, tamaño y apariencia, todas sin la necesidad de un disparador externo, detectando las piezas incluso si está en una posición diferente o en un ángulo distinto, siempre que se encuentre en el campo de visión.
Esto permite a los fabricantes orientar las piezas de forma rápida y segura previniendo vertimientos o daños.
